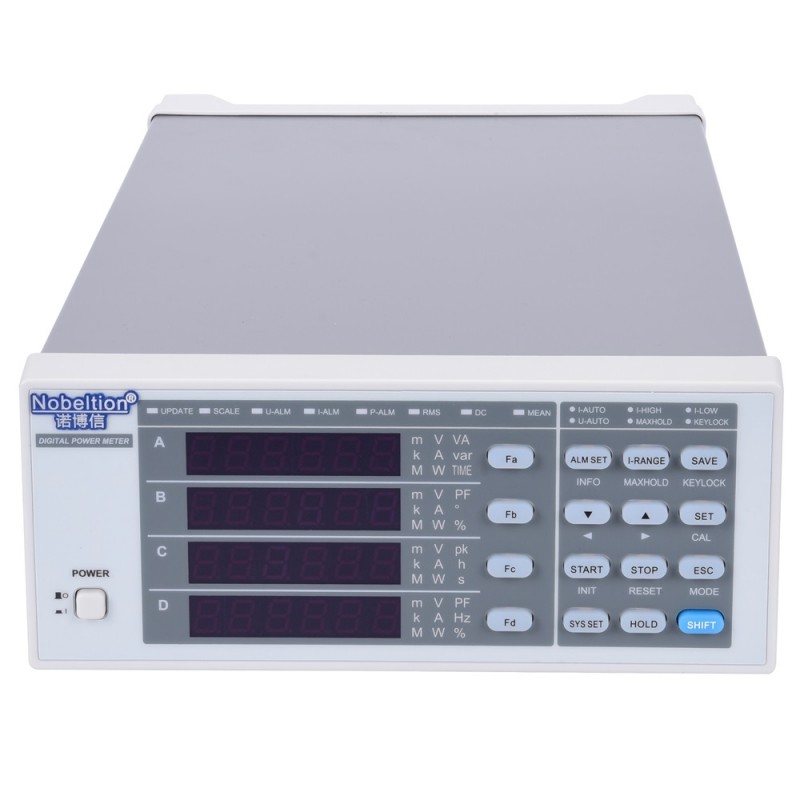

交直流功率测量仪 NBX8721P/NBX8722
产品优势
(1) 宽量程设计，负载适应性更强。
(2) 可靠、稳定，体积小，重量轻。
(3) 测量速度快，最快0.25s刷新速率
(4) 电压、电流变比设置功能，轻松扩展测量量程。
(5) 电压、电流、功率超限声光报警功能，满足现场快速识别异常产品需求。
(6) 标配RS-232或RS-485串行通信口，支持MODBUS通讯，轻松实现测试自动化。
(7) 选配开关量I/O功能，实现遥控输入以及报警信号输出。
典型应用
(1) 严苛工业现场型式试验。
(2) 高温老化室测试。
(3) 家用电器、商用电器生产线待机功率测量。
(4) 电动工具测试。
(5) 照明灯具测试
技术参数：
产品名称 | 交直流功率测量仪 | |
型号 | NBX8721P | NBX8722 |
测量通道 | 单相 | |
测量叁数 | 电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数λ、相位角Φ、 电压频率f、电能量Wh、电能量计时Time | |
接线使用 | 电压/电流端子间配有不可拆除的共地短路片，仅支持电流表内接法@接线使用 | |
输入阻抗 | 电压：约2MQ;电流：约4mQ(20A量程),约80mQ(1A量程) | |
满量程峰值因数 | 1.6 | |
电压额定量程 | 600V | |
电流额定量程 | 20A（交直流） | 1A/20A（交直流）1A/40A（交直流选配） |
电压精度范围 | 6V~600V | |
电流精度范围 | 20mA~20A | 1mA~1A/20A |
电压/电流精度* | ±(0.1%×显示值+0.1%×量程)(DC,45Hz≤f≤1kHz) | |
有功功率精度* | ±(0.1%×显示值+0.1%×量程)(DC,45Hz≤f≤1kHz) | |
有功功率测量范围 | 2.2mW(PF=0.01)~4.4kW(PF=1)@220V(1A/20A规格) 44mW(PF=0.01)~4.4kW(PF=1)@220V(20A规格) | |
有功功率分辨力 | 0.01W | |
功率因数精度范围 | ±(0.01～1) | |
功率因数分辨力 | 0.001 | |
频率测量范围 | DC,45Hz≤f≤1KHz | |
频率测量精度 | ±(0.1%×显示值)(电压幅值应大于量程的10%) | |
电能量范围 | 0～99999MWh | |
电能量精度 | ±(0.1%×显示值+0.1%×量程) | |
扩展不确定度 | 电压、电流、功率、频率、电能量≤0.30% | |
电能计时 | 9 9 9 时 5 9 分 5 9 秒 | |
电能计时精度 | ±(0.05%×显示值) | |
电压/电流变比 | 0.1～1000.0 | |
数据更新周期 | 0.25,0.5,1[s] | |
报警功能 | 5组，电压、电流、功率上/下限、门限设定 | |
控制接口 | RS-232(选配RS-485)、开关量功能(选配) | |
外形尺寸 | 213(W,前塑壳)×88(H,前塑壳)×386(D,含接线柱)mm | |
开口尺寸 | 210(W)×85(H)mm | |
底脚高度 | 15 mm | |
整机重量 | 约 3kg | |
整机功耗 | 约10VA | |
