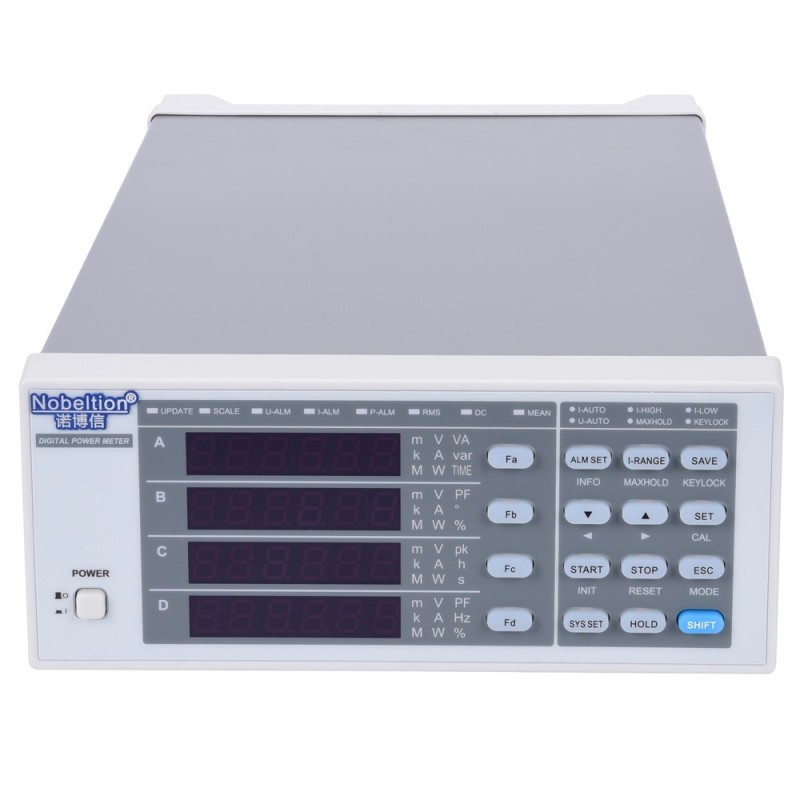

交流功率测量仪 NBX8711P
产品优势
(1) 宽量程设计，负载适应性更强。
(2) 可靠、稳定，体积小，重量轻。
(3) 测量速度快，最快0.25s刷新速率
(4) 电压、电流变比设置功能，轻松扩展测量量程。
(5) 电压、电流、功率超限声光报警功能，满足现场快速识别异常产品需求。
(6) 标配RS-232或RS-485串行通信口，支持MODBUS通讯，轻松实现测试自动化。
(7) 选配开关量I/O功能，实现遥控输入以及报警信号输出。
典型应用
(1) 严苛工业现场型式试验。
(2) 高温老化室测试。
(3) 家用电器、商用电器生产线待机功率测量。
(4) 电动工具测试。
(5) 照明灯具测试
技术参数：
产品名称 | 交流功率测量仪 |
型号 | NBX8711P |
测量通道 | 单相 |
测量参数 | 电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数λ、相位角Φ、电压频率f、电能量Wh、电能量计时Time |
接线使用 | 无短路片，支持四线法#远距离测量接线使用 |
输入阻抗 | 电压：约2MΩ 电流：约4mΩ |
满量程峰值因数 | 1.6 |
电压额定量程 | 600V |
电流额定量程 | 20A（交流） |
电压精度范围 | 6V~600V |
电流精度范围 | 20mA~20A |
电压/电流精度* | ±(0.1%×显示值+0.1%×量程)（45Hz≤f≤65Hz） |
有功功率精度* | ±(0.1%×显示值+0.1%×量程)（45Hz≤f≤65Hz） |
有功功率测量范围 | 22mW（PF=0.1）~4.4kW（PF=1）@220V（1A/20A规格） 0.44W（PF=0.1）~4.4kW（PF=1）@220V（20A规格） |
有功功率分辨力 | 0.01W |
功率因数精度范围 | ±(0.1～1) |
功率因数分辨力 | 0.001 |
频率测量范围 | 45Hz≤f≤65Hz |
频率测量精度 | ±(0.1%×显示值) (电压幅值应大于量程的10%) |
电能量范围 | 0～99999MWh |
电能量精度 | ±(0.1%×显示值+0.1%×量程) |
扩展不确定度 | 电压、电流、功率、频率、电能量≤0.30% |
电能计时 | 999时59分59秒 |
电能计时精度 | ±(0.05%×显示值) |
电压/电流变比 | 0.1～1000.0 |
数据更新周期 | 0.25，0.5，1[s] |
报警功能 | 5组，电压、电流、功率上/下限、门限设定 |
控制接口 | RS-232 (选配RS-485)、开关量功能 (选配) |
外形尺寸 | 213(W, 前塑壳)×88(H, 前塑壳)×386(D, 含接线柱) mm |
开口尺寸 | 210(W)×85(H) mm |
底脚高度 | 15 mm |
整机重量 | 约3kg |
整机功耗 | 约10VA |
